Beskrivning

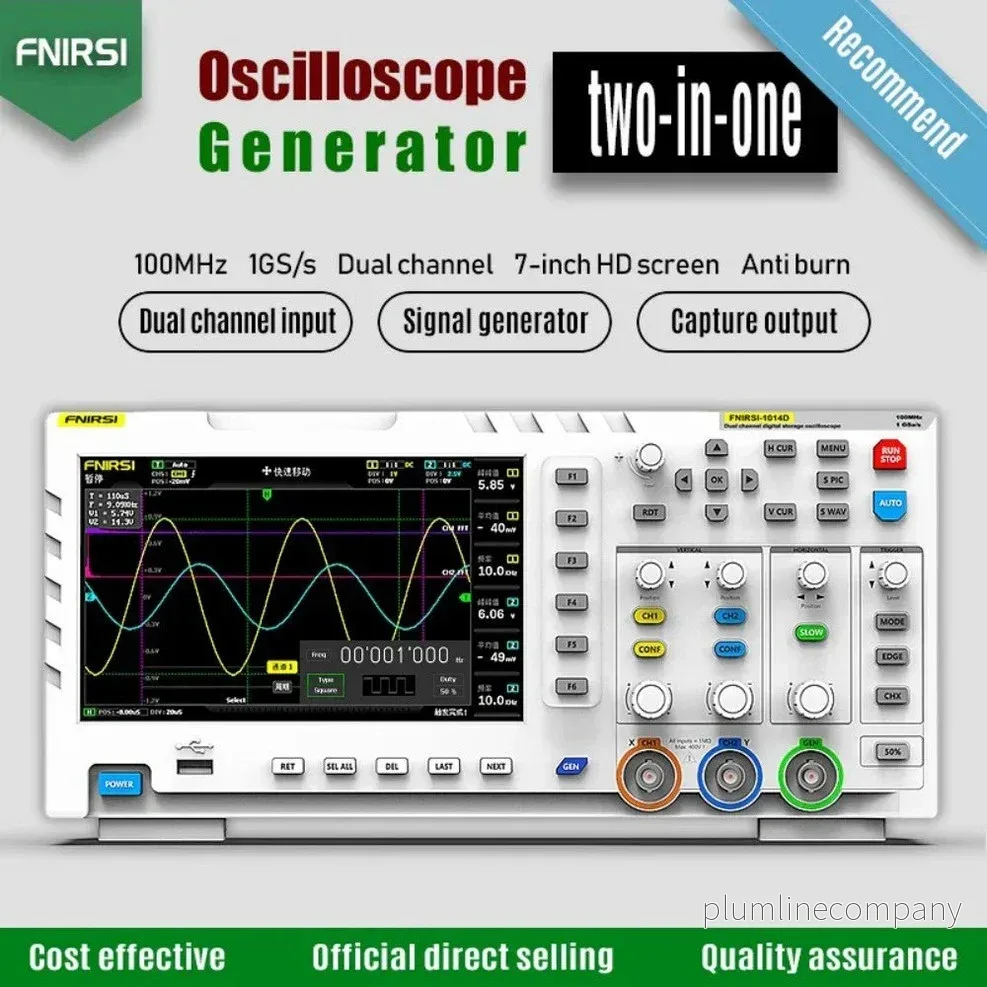

Detta oscilloskop från FNIRSI är ett kraftfullt verktyg för både hobbyister och professionella användare inom elektronik. Med dubbel kanal, 100MHz*2 analog bandbredd och en realtids-samlingshastighet på 1GSa/s kan du mäta och analysera signaler med hög precision. Tack vare den inbyggda DDS signalgeneratorn och omfattande lagringsmöjligheter fungerar enheten både som analysator och generator i ett kompakt och bärbart format.

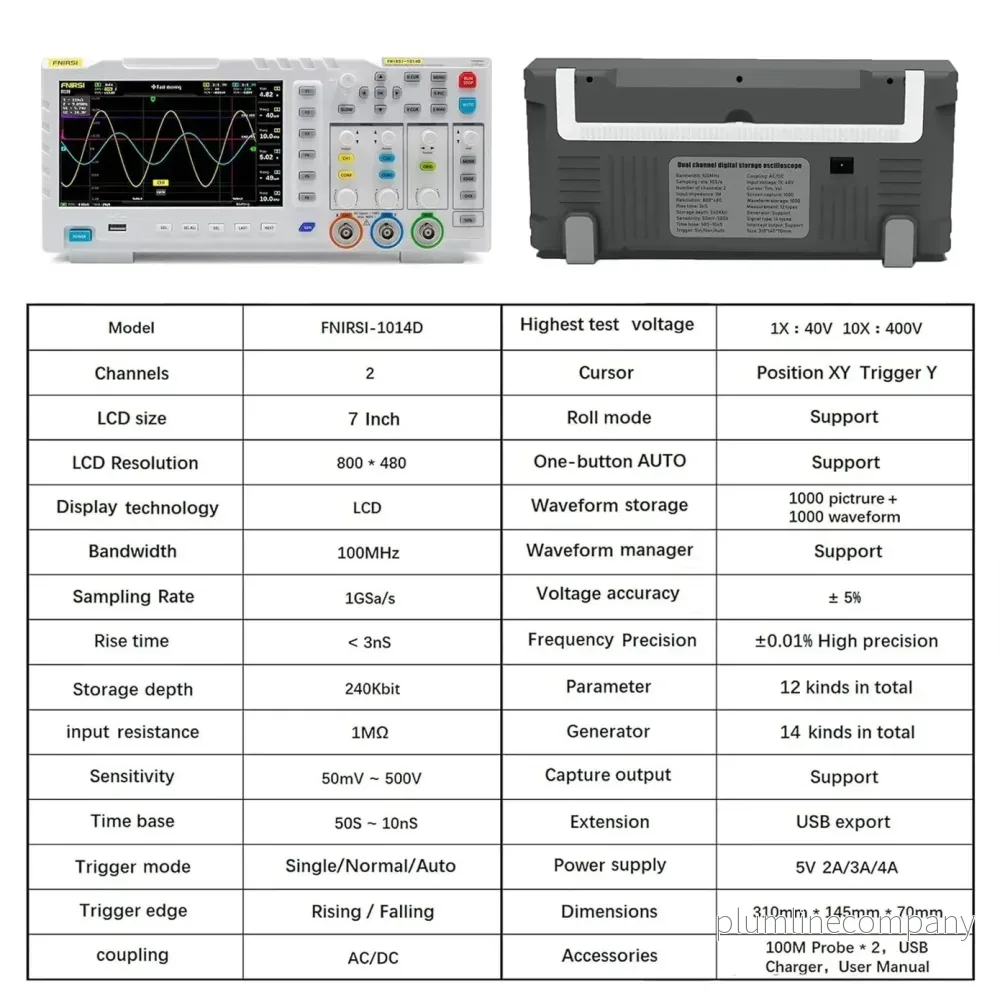

Specifikationer
- Kanaler: 2
- Display: 7″ TFT LCD, 800×480 px
- Analog bandbredd: 100MHz * 2
- Samplingshastighet: 1GSa/s
- Vertikal känslighet: 50mV/div ~ 500V/div
- Horisontell tidbas: 50S/div ~ 10nS/div
- Lagringsdjup: 240Kbit
- Ingångsresistans: 1MΩ
- ADC-precision: 8-bit
- Uppstigningstid: < 3nS
- Koppling: AC/DC
- Triggerlägen: Auto / Normal / Single
- Triggerkant: Stigande / Fallande
- Max testspänning: 40V (1X), 400V (10X), 4000V (100X)
- Mått: 310 x 145 x 70 mm
- Vikt: ca 500 g
Funktioner
- 2 i 1: Digitalt oscilloskop + DDS signalgenerator
- Realtidssampling 1GSa/s med 100MHz bandbredd
- Inbyggd DDS generator med 14 funktionssignaler och 1 anpassningsbar signal
- Lagring av upp till 1000 skärmdumpar + 1000 vågformer (1GB internminne)
- Kraftfull vågformshanterare med miniatyrbläddring, zoom och analys
- Komplett triggningsfunktion (single/normal/auto)
- Cursor-mätning för enkel avläsning av spänning och frekvens
- Lissajous-figurer för signaljämförelse samt FFT-funktion för spektrumanalys
- Högeffektiv ”one-button AUTO” och snabb inställning (25%, 50%, 75% trigger)
- Skärmdump och vågformssparande med ett knapptryck
- USB-anslutning för export och analys på dator
Innehåll
- FNIRSI-1014D Digitalt oscilloskop med signalgenerator
- Prober 1X/10X
- USB-kabel
- Strömadapter
- Bruksanvisning
