Beskrivning
Denna FNIRSI DPOS350P är en avancerad 4-i-1 mätutrustning som kombinerar oscilloskop, spektrumanalysator, frekvensresponsanalysator och DDS signalgenerator i en kompakt och portabel enhet. Passar både utveckling, felsökning, utbildning och fältarbete.
Specifikationer
- Bandbredd: 350 MHz
- Samplingshastighet: 1 GS/s
- Skärm: 7″ IPS, 1024×600

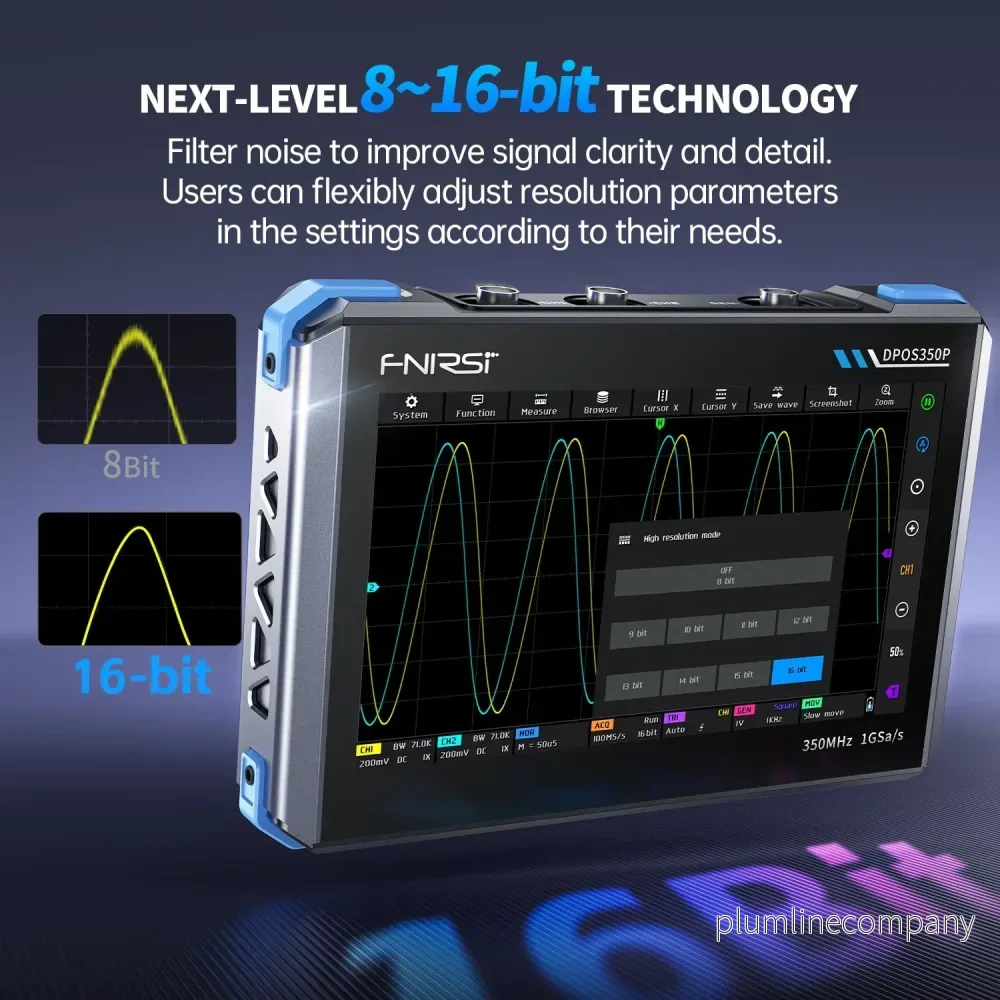

- Upplösning: 8–16 bitar
- Batteri: 8000 mAh, QC 18W snabbladdning
- Mått: 190 × 128 × 37 mm
- Vikt: 1,55 kg
Oscilloskop (350 MHz / 1 GS/s)
- 2 kanaler, 60Kpts minnesdjup
- 50 000 wfms/s uppdateringshastighet
- Digital fosforvisning, X-Y-läge och ZOOM
- 2 mV/div känslighet, 12 automatiska mätningar och markörfunktion
Spektrumanalysator (200 kHz – 350 MHz)
- FFT-analys med 4K–32K FFT-längd
- Markörer, kursormätning och harmonisk analys
- Realtidsvisning i 2D/3D-vattenfall
Frekvensresponsanalysator (100 Hz – 50 MHz)
- Mätning av gain, fas och frekvens
- Upp till 500 frekvenspunkter
- Lämplig för Bode plots, filterinställning och stabilitetsanalys

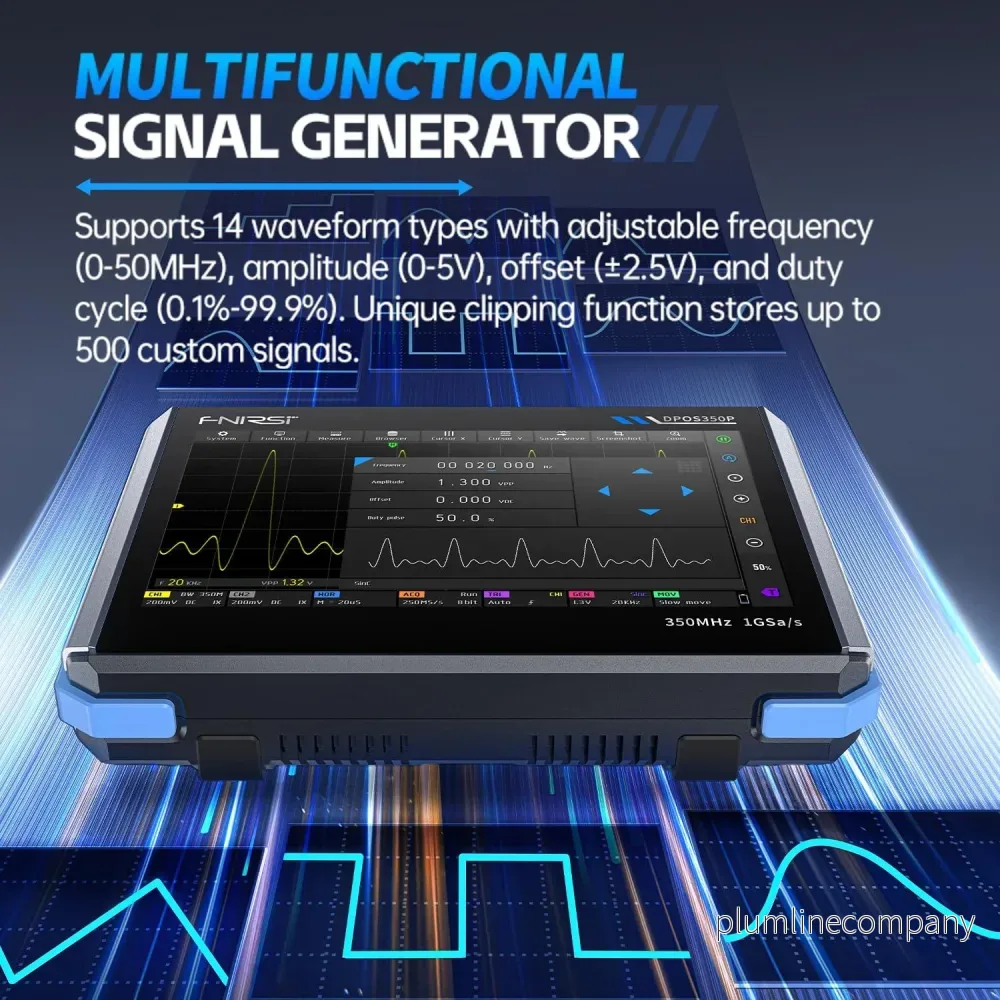

DDS Signal Generator (0–50 MHz)
- 14 standardvågformer + 500 anpassade
- 1 Hz upplösning, 0–5 Vpp amplitud
- Offset -2.5 V till +2.5 V, duty cycle 0.1–99.9 %
Design och funktioner
- 7″ IPS pekskärm (1024×600)
- Portabel storlek (A5-format) med utfällbart bordsstöd
- Säkerhetsskydd upp till 400 V med överspännings- och ESD-skydd
- 8000 mAh batteri med QC 18W USB-C snabbladdning (≈ 2 h)
- Datainspelning: upp till 500 vågformer + 90 skärmdumpar, USB-export
Innehåll
- FNIRSI DPOS350P oscilloskop
- 2 × 350 MHz prober
- QC18W snabbladdare (EU/US)
- USB-C kabel
- Krokodilklämma
- Förvaringsväska
- Manual
Viktiga noteringar
- Kanalernas jordklämmor måste anslutas till samma potential. Anslutning till olika potentialer kan skada enheten.
- Max inspänning via BNC är 400 V.
- Använd alltid medföljande QC-laddare för att undvika jordloopar.
- För signaler över 100 MHz rekommenderas 100X eller 1000X-prob.
