Beskrivning

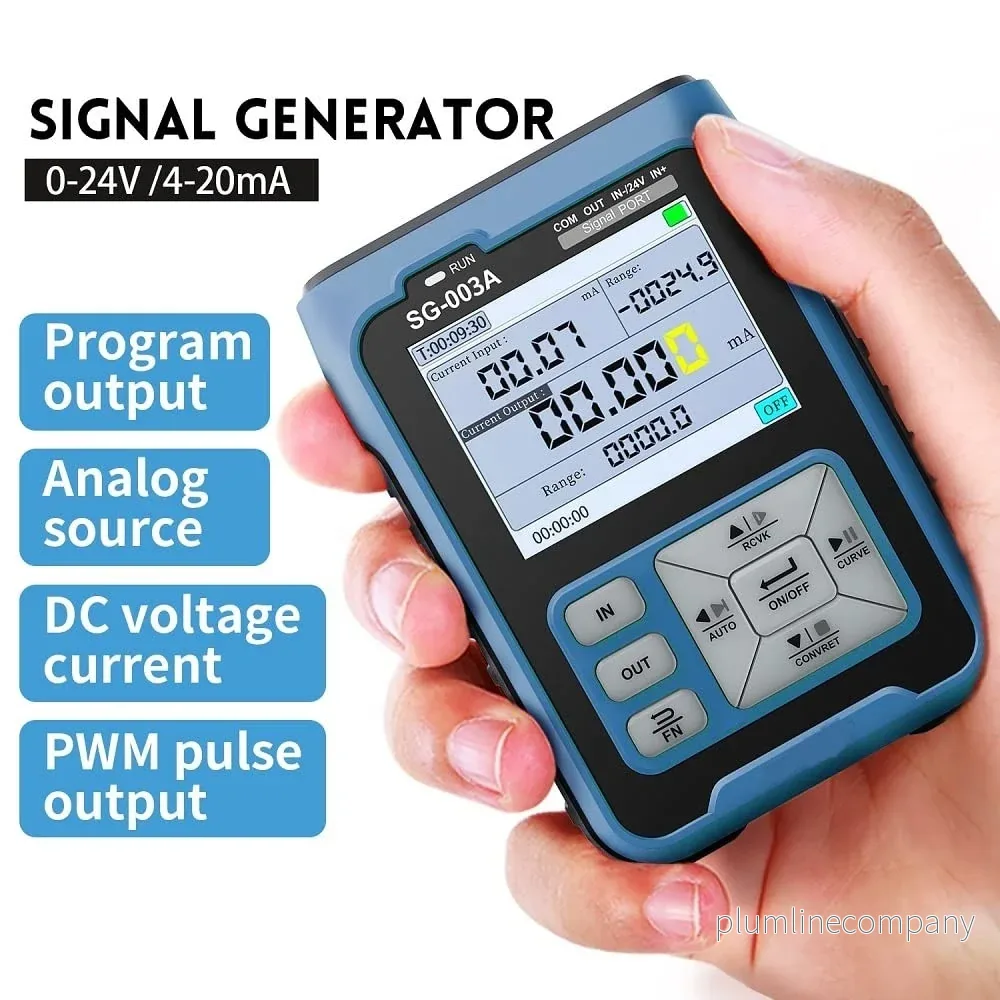

FNIRSI SG-003A är en kompakt och mångsidig signalgenerator som kan simulera och konvertera både ström- och spänningssignaler inom industrifältet. Med realtidskurvor, fyra förinställda värdeset och programmerbar output är den idealisk för felsökning av PLC-system, processinstrumentering, elektriska ventiler och andra industriella applikationer.
Specifikationer
- Modell: SG-003A
- Skärm: 2,4″ TFT färg LCD, upplösning 240×320, justerbar knappbakgrundsbelysning
- Strömförsörjning: Inbyggt 3,7V 3000mAh litiumbatteri, laddning via Type-C 5V
- Mått: 112 × 82 × 27 mm
- Vikt: 165 g
- Kommunikation: RS485 (Modbus slave), USB firmware-uppgradering
Funktioner

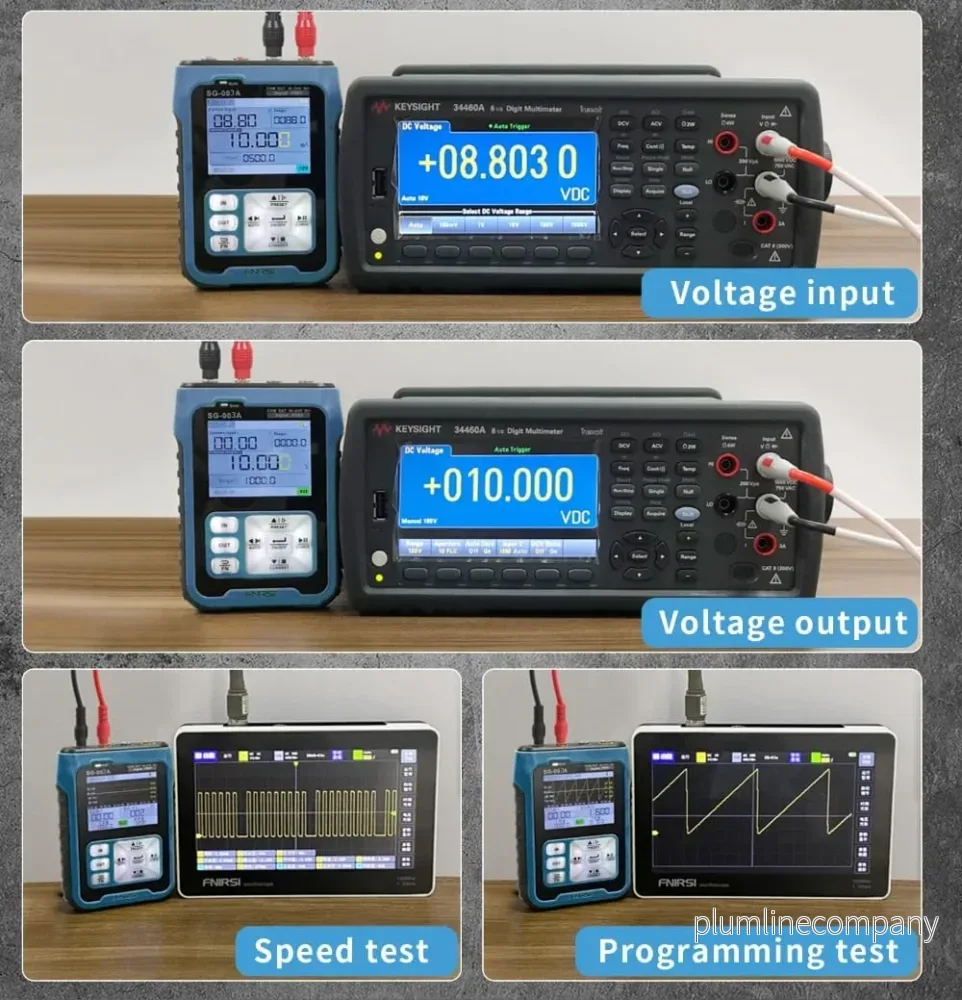

- Signaltyper: Ström (aktiv/passiv), spänning, 24V loop, frekvens/PWM
- Aktiv ström: 0–24 mA, upplösning 0,01 mA, precision ±(0,1%+0,005), max last 750Ω
- Passiv ström: 0–24 mA, upplösning 0,01 mA, precision ±(0,1%+0,005)
- Spänning: 0–24 V, upplösning 0,01 V, precision ±(0,1%+0,005)
- 24V loop: 0–24 mA, upplösning 0,01 mA, precision ±(0,1%+0,005)
- Frekvens/PWM: 0–9999 Hz, upplösning 5 siffror, precision ±2%
- Ingång ström: 0–24 mA, upplösning 0,01 mA, precision ±(0,1%+0,005)
- Ingång spänning: 0–30 V, upplösning 0,01 V, precision ±(0,1%+0,005)
Höjdpunkter
- Visning i fysiska och ingenjörsmässiga värden, linjär korrelation mellan signaler
- Realtidskurva: Visar ändringstrender för in- och utsignaler med justerbar samplingstid
- Signalomvandling: Konverterar input-signaler till output-signaler i olika fysiska enheter
- Förinställda värden: 4 grupper för snabb justering av output
- Programmerbar output: Monoton upp, monoton ned eller cyklisk signalutgång
- Anpassade outputgränser: Justerbart övre och nedre gränsvärde
- Portar: Multiple port setup med blå (IN-), röd (OUT), svart (COM), gul (IN+)
- PWM-utgång: Frekvens och duty cycle kan ställas separat
- Portabel design: Liten, lätt och lång standby-tid (upp till 26 h)
- Enkel användning: Intuitivt knappgränssnitt med färgade LED-lampor som indikerar funktionsstatus
- Säkerhet: Överspänningsskydd på input-portar, skyddar mot felaktig anslutning
Innehåll
- FNIRSI SG-003A Signalgenerator
- Type-C laddkabel
- Bruksanvisning
- 4× Testclips
